点阵立体光栅

    平常的立体光栅一般是指，柱镜或狭缝立体光栅。柱镜光栅是一块表面由一条条紧密排列的半圆状柱镜构成的透明薄板；狭缝光栅是一张有一条条黑白相间条纹构成的塑料薄膜。

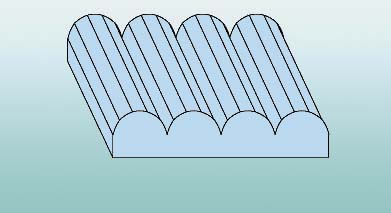

柱镜光栅结构示意

    点阵光栅和平常所指的立体光栅不同，他的表面不是条纹构成，而是由紧密排列的“凸起点”构成，每一个凸起点都是一个微型凸透镜，聚焦在点阵光栅的下表面。

    点阵光栅的每一个凸起点有的是正方形有的是六边形，它们紧密排列成矩形阵列或六边形的蜂窝状阵列，类似昆虫的复眼结构。

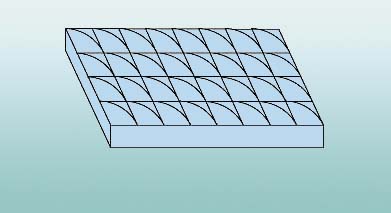

正方形点阵光栅示意

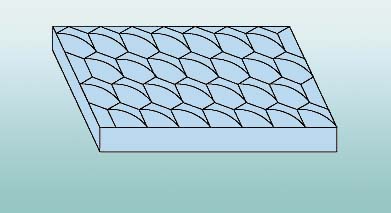

六边形点阵光栅示意

    “点阵光栅”又叫“阵列光栅”“圆点光栅”“球形光栅”，都是因为点阵立体光栅具有相关特点而故名。

蜻蜓的复眼

    点阵立体光栅制作的立体画，360度范围都有立体感。当观看者上下左右移动时，他会看到画面内景物的上侧、下侧、左侧、右侧原先被挡住的部分，景物活灵活现。

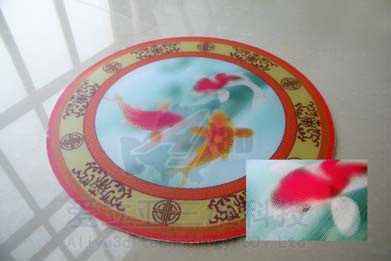

实拍点阵立体画
